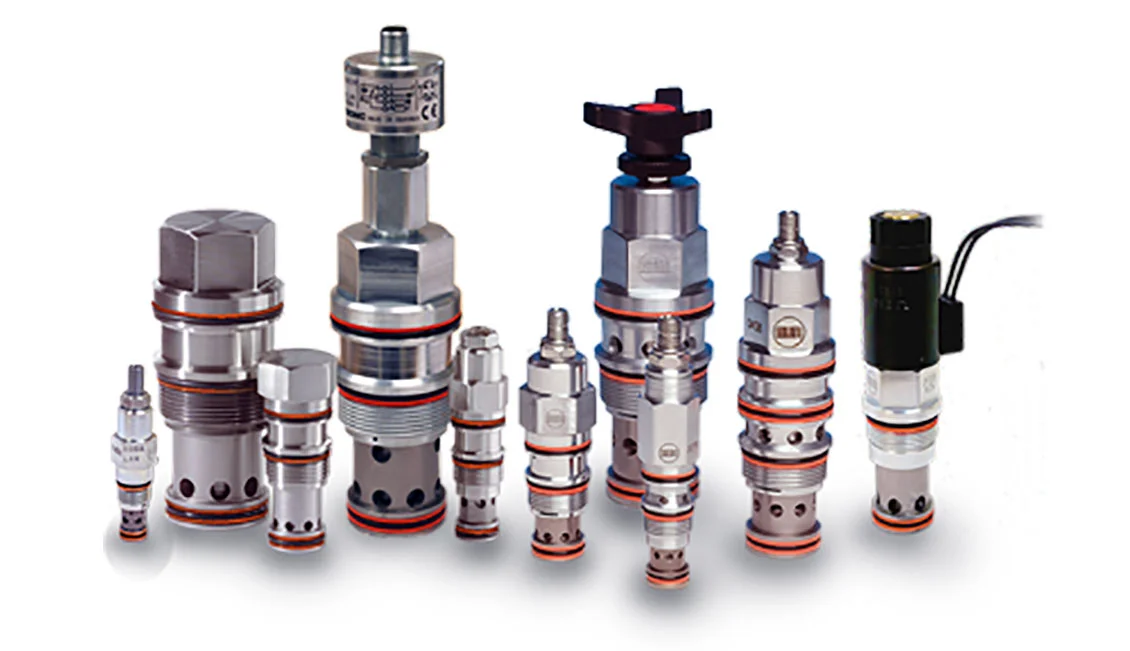

تفاوت شیر 3/2 و 4/3 در سیستم هیدرولیک چیست؟

تفاوت شیر 3/2 و 4/3 در سیستم هیدرولیک فقط به تعداد پورت ها محدود نمی شود؛ این دو شیر از نظر تعداد وضعیت، نوع عملگر قابل کنترل، نحوه برگشت روغن و کاربرد در مدار هیدرولیک نیز با یکدیگر تفاوت دارند. شیر 3/2 دارای سه پورت و دو وضعیت است و معمولاً برای کنترل عملگرهای یک طرفه یا مدارهایی با مسیر رفت و برگشت مشخص استفاده می شود. در مقابل، شیر 4/3 چهار پورت و سه وضعیت دارد و برای کنترل عملگرهای دوطرفه، به ویژه سیلندرهای دوطرفه، کاربرد گسترده ای دارد.

اگر قصد خرید شیر هیدرولیک دارید، شناخت تفاوت این دو مدل اهمیت زیادی دارد؛ زیرا انتخاب اشتباه می تواند باعث عملکرد نامناسب سیلندر، افزایش فشار، تخلیه نادرست روغن یا حتی آسیب به اجزای مدار شود.

شیر 3/2 و 4/3 دقیقاً به چه معنا هستند؟

اعداد نوشته شده در نام شیرهای کنترل جهت، ساختار اصلی شیر را مشخص می کنند. عدد اول نشان دهنده تعداد پورت ها و عدد دوم نشان دهنده تعداد وضعیت های قابل انتخاب شیر است. این شیوه نام گذاری در منابع فنی شیرهای کنترل جهت نیز به همین صورت استفاده می شود.

بنابراین:

در شیر 3/2 معمولاً پورت ها با P، A و T مشخص می شوند؛ در حالی که در شیر 4/3 چهار پورت اصلی شامل P، T، A و B هستند. P معمولاً مسیر ورود روغن تحت فشار، T مسیر برگشت به مخزن و A و B مسیرهای متصل به عملگر هستند.

شیر 3/2 هیدرولیک چگونه کار می کند؟

شیر 3/2 دارای سه پورت و دو وضعیت است. در یک وضعیت، روغن تحت فشار از مسیر P به سمت A هدایت می شود و در وضعیت دیگر، مسیر A می تواند به T متصل شود تا روغن از عملگر به مخزن برگردد. به همین دلیل، شیر 3/2 برای مدارهایی مناسب است که عملگر تنها به یک مسیر فشار نیاز دارد. یکی از کاربردهای متداول آن کنترل سیلندرهای یک طرفه است؛ در این حالت فشار روغن حرکت رفت سیلندر را ایجاد می کند و برگشت می تواند با استفاده از فنر، وزن بار یا مکانیزم دیگری انجام شود.

البته 3/2 تنها به یک نوع آرایش محدود نیست و می تواند با حالت های مختلف مانند Normally Closed یا Normally Open طراحی شود. بنابراین هنگام انتخاب شیر، صرفاً دیدن عبارت «3/2» برای تصمیم گیری کافی نیست و باید نماد هیدرولیکی و وضعیت نرمال شیر نیز بررسی شود.

شیر 4/3 هیدرولیک چه تفاوتی دارد؟

شیر 4/3 چهار پورت و سه وضعیت دارد. سه وضعیت معمولاً شامل حرکت عملگر در یک جهت، حرکت در جهت مخالف و یک وضعیت میانی یا Neutral هستند. در حالت اول، برای مثال، P به A و B به T متصل می شود. در نتیجه سیلندر در یک جهت حرکت می کند. با تغییر وضعیت شیر، مسیر جریان برعکس شده و P به B و A به T متصل می شود؛ بنابراین سیلندر در جهت مخالف حرکت خواهد کرد.

مزیت اصلی شیر 4/3 وجود وضعیت میانی است. نحوه اتصال پورت ها در این وضعیت تعیین می کند که عملگر در زمان بی فرمان چه رفتاری داشته باشد. به همین دلیل 4/3 در مدارهای صنعتی که نیاز به کنترل دقیق تر وضعیت عملگر دارند بسیار کاربردی است.

مهم ترین تفاوت شیر 3/2 و 4/3 چیست؟

اگر بخواهیم تفاوت این دو شیر را به ساده ترین شکل بیان کنیم:

شیر 3/2 برای سه پورت و دو وضعیت طراحی شده و معمولاً در مدارهای ساده تر و عملگرهای یک طرفه استفاده می شود؛ اما شیر 4/3 چهار پورت و سه وضعیت دارد و امکان کنترل رفت، برگشت و وضعیت میانی یک عملگر دوطرفه را فراهم می کند.

مهم ترین تفاوت ها عبارت اند از:

1. تعداد پورت ها

شیر 3/2 سه پورت دارد، اما شیر 4/3 چهار پورت دارد. در 4/3 وجود پورت های A و B امکان کنترل دو طرف یک سیلندر دوطرفه را فراهم می کند.

2. تعداد وضعیت ها

3/2 دارای دو وضعیت است؛ در حالی که 4/3 سه وضعیت دارد. وضعیت سوم در 4/3 همان حالت میانی است که نقش مهمی در رفتار مدار دارد.

3. نوع عملگر

3/2 بیشتر برای عملگرهای یک طرفه مناسب است، در حالی که 4/3 برای سیلندرهای دوطرفه و برخی موتورهای هیدرولیکی دوطرفه کاربرد دارد. منابع فنی نیز 4/3 را یکی از پیکربندی های رایج برای کنترل عملگرهای دوطرفه معرفی می کنند.

4. کنترل وضعیت Neutral

یکی از مزایای مهم 4/3 امکان تعیین عملکرد مدار در وضعیت میانی است. این ویژگی در 3/2 به شکل مشابه وجود ندارد.

حالت وسط شیر 4/3 چرا اهمیت دارد؟

یکی از نکاتی که هنگام خرید شیر هیدرولیک نباید نادیده گرفته شود، نوع مرکز یا Center Configuration در شیر 4/3 است.

بسته به طراحی اسپول، حالت میانی می تواند مسیرهای متفاوتی ایجاد کند. برای مثال:

• Closed Center: مسیرهای اصلی در حالت وسط بسته می شوند و می تواند برای نگه داشتن بار مناسب باشد.
• Open Center: مسیرهای جریان در حالت وسط باز هستند و در برخی مدارها امکان برگشت جریان پمپ به مخزن را فراهم می کنند.
• Tandem Center: معمولاً P به T متصل شده و مسیرهای کاری A و B بسته می مانند.
• Float Center: امکان اتصال مسیرهای کاری به مخزن برای آزاد شدن عملگر فراهم می شود.

این تفاوت ها مستقیماً بر رفتار پمپ، فشار مدار و وضعیت عملگر اثر می گذارند.

بنابراین نمی توان گفت «هر شیر 4/3 برای هر سیستم هیدرولیکی مناسب است». حتی دو شیر 4/3 با مشخصات ظاهری مشابه ممکن است به دلیل تفاوت در Center Configuration عملکرد کاملاً متفاوتی داشته باشند.

برای سیلندر یک طرفه 3/2 بهتر است یا 4/3؟

در یک مدار ساده که سیلندر فقط به یک مسیر فشار نیاز دارد، شیر 3/2 معمولاً انتخاب منطقی تری است؛ زیرا ساختار آن ساده تر بوده و برای چنین کاربردی طراحی شده است. اگر سیلندر از نوع دوطرفه باشد و لازم باشد هم حرکت رفت و هم برگشت آن توسط روغن تحت فشار کنترل شود، معمولاً باید به سراغ شیرهای چهارراهه مانند 4/2 یا 4/3 رفت.

تفاوت مهم این است که 4/3 علاوه بر رفت و برگشت، یک وضعیت میانی نیز در اختیار کاربر قرار می دهد.

چه زمانی شیر 4/3 انتخاب بهتری است؟

اگر سیستم شما به یکی از موارد زیر نیاز دارد، 4/3 می تواند گزینه مناسب تری باشد:

• کنترل سیلندر دوطرفه
• تغییر جهت حرکت عملگر
• توقف یا نگه داشتن بار
• تخلیه یا کاهش فشار در وضعیت Neutral
• ایجاد حالت شناور برای عملگر
• کنترل دقیق تر ماشین آلات صنعتی

در تجهیزات صنعتی، ماشین آلات متحرک و سیستم هایی که وضعیت عملگر هنگام قطع فرمان اهمیت دارد، انتخاب نوع مرکز 4/3 باید بر اساس طراحی واقعی مدار انجام شود.

هنگام خرید شیر هیدرولیک به چه نکاتی توجه کنیم؟

برای خرید شیر هیدرولیک فقط نباید به 3/2 یا 4/3 بودن شیر توجه کرد. مشخصات زیر نیز باید با مدار شما مطابقت داشته باشند:

1. نوع و تعداد پورت ها
2. تعداد وضعیت های شیر
3. نوع Center Configuration
4. حداکثر فشار کاری
5. دبی عبوری
6. نوع تحریک؛ دستی، مکانیکی، برقی یا پایلوت
7. ولتاژ بوبین در مدل های سلونوئیدی
8. سایز و استاندارد اتصال
9. نوع روغن هیدرولیک و شرایط کاری
10. سازگاری شیر با پمپ و عملگر

به خصوص در شیرهای 4/3، بررسی نماد روی دیتاشیت یا کاتالوگ اهمیت زیادی دارد؛ زیرا یک اشتباه در انتخاب مرکز شیر می تواند عملکرد کل مدار را تغییر دهد.

قیمت شیر هیدرولیک 3/2 و 4/3 به چه عواملی بستگی دارد؟

قیمت شیر هیدرولیک عدد ثابتی نیست و به مشخصات فنی و برند محصول بستگی دارد. نوع شیر، سایز، فشار کاری، دبی، جنس و کیفیت ساخت، نوع فرمان، تعداد بوبین، ولتاژ، نوع اسپول و برند از عواملی هستند که می توانند قیمت نهایی را تغییر دهند.

به همین دلیل مقایسه قیمت دو شیر صرفاً بر اساس 3/2 یا 4/3 بودن، روش دقیقی برای انتخاب محصول نیست. ممکن است یک شیر 4/3 به دلیل مشخصات فنی، فشار کاری یا نوع کنترل قیمت بالاتری داشته باشد، اما انتخاب آن برای مدار موردنظر ضروری باشد.

جمع بندی تفاوت شیر 3/2 و 4/3

در یک نگاه، شیر 3/2 دارای 3 پورت و 2 وضعیت است و بیشتر برای مدارهای ساده تر، عملگرهای یک طرفه و کاربردهای نیازمند تغییر مسیر بین فشار و تخلیه استفاده می شود. شیر 4/3 دارای 4 پورت و 3 وضعیت است و امکان کنترل رفت، برگشت و وضعیت میانی عملگرهای دوطرفه را فراهم می کند.بنابراین هنگام انتخاب، ابتدا باید نوع عملگر و منطق مدار مشخص شود و سپس بر اساس فشار، دبی، نوع تحریک و وضعیت میانی شیر انتخاب شود.

اگر هدف شما خرید شیر هیدرولیک است، بهترین انتخاب لزوماً ارزان ترین یا بزرگ ترین شیر نیست؛ بلکه شیری است که پورت ها، فشار، دبی و آرایش اسپول آن دقیقاً با مدار هیدرولیک شما مطابقت داشته باشد.

سوالات متداول

آیا شیر 3/2 برای سیلندر دوطرفه مناسب است؟

معمولاً خیر. برای کنترل مستقل حرکت رفت و برگشت سیلندر دوطرفه، شیرهای چهارراهه مانند 4/2 یا 4/3 گزینه مناسب تری هستند. شیر 3/2 تنها سه پورت دارد و برای مدارهای ساده تر طراحی شده است.

تفاوت اصلی شیر 3/2 و 4/3 چیست؟

3/2 دارای سه پورت و دو وضعیت است، در حالی که 4/3 دارای چهار پورت و سه وضعیت است. مهم ترین مزیت 4/3 وجود وضعیت میانی برای کنترل رفتار عملگر و مدار در حالت Neutral است.

آیا شیر 4/3 همیشه بهتر از شیر 3/2 است؟

خیر. انتخاب شیر به مدار بستگی دارد. اگر سیستم به یک شیر سه راهه دوحالته نیاز داشته باشد، استفاده از 4/3 نه تنها ضروری نیست، بلکه می تواند انتخاب نامتناسب و پیچیده تری باشد.

شیر 4/3 وسط بسته بهتر است یا وسط باز؟

هیچ کدام ذاتاً بهتر نیستند. انتخاب بین Closed Center، Open Center، Tandem یا Float Center باید بر اساس نوع پمپ، مدار، نحوه نگه داشتن بار و عملکرد موردنیاز سیستم انجام شود.

قبل از خرید شیر هیدرولیک چه مشخصاتی را باید بررسی کنیم؟

نوع شیر، تعداد پورت و وضعیت، Center Configuration، فشار کاری، دبی، سایز اتصال، نوع تحریک، ولتاژ بوبین و سازگاری با مدار باید بررسی شوند. همچنین برای مقایسه قیمت شیر هیدرولیک، بهتر است محصولات را بر اساس مشخصات فنی یکسان مقایسه کنید.
