واحد مراقبت پنوماتیک

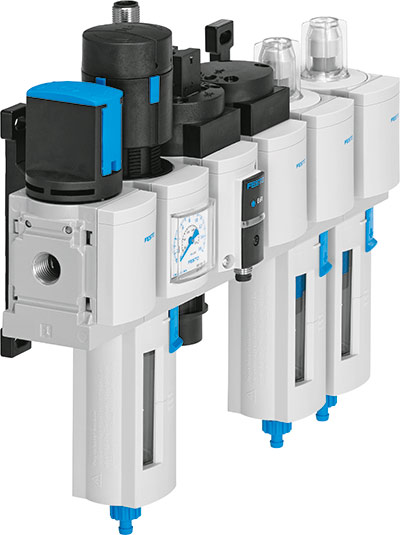

معرفی واحد مراقبت پنوماتیک (FRL Unit)

واحد مراقبت پنوماتیک که معمولاً با نام FRL Unit شناخته می‌شود، یکی از اجزای حیاتی سیستم‌های پنوماتیک است. این واحد شامل فیلتر (Filter)، رگولاتور فشار (Regulator) و لوبریکاتور (Lubricator) است و وظیفه آن تصفیه، تنظیم فشار و روانکاری هوای فشرده سیستم می‌باشد.

استفاده از FRL Unit باعث می‌شود تجهیزات پنوماتیک مانند سیلندرها، شیرها و موتورهای پنوماتیک با طول عمر بیشتر و عملکرد دقیق‌تر کار کنند و از خرابی ناگهانی جلوگیری شود.

عملکرد واحد مراقبت پنوماتیک

1. فیلتر (Filter): حذف ذرات جامد، گرد و غبار و رطوبت از هوای فشرده.

2. رگولاتور (Regulator): تنظیم فشار هوای ورودی سیستم مطابق نیاز تجهیزات.

3. لوبریکاتور (Lubricator): اضافه کردن روغن به هوا برای روانکاری قطعات متحرک، افزایش عمر تجهیزات و کاهش سایش.

عملکرد هماهنگ این سه بخش باعث می‌شود سیستم پنوماتیک پایدار، دقیق و ایمن کار کند.

مزایای استفاده از FRL Unit

• افزایش طول عمر تجهیزات پنوماتیک با جلوگیری از سایش و خرابی.

• پایداری فشار و جریان هوای سیستم و کاهش نوسانات عملکرد.

• کاهش هزینه تعمیر و نگهداری با جلوگیری از خرابی‌های ناشی از آلودگی هوا.

• روانکاری خودکار قطعات متحرک برای عملکرد بهتر سیلندرها و موتورهای پنوماتیک.

• ایمنی بیشتر سیستم و جلوگیری از توقف ناگهانی خطوط تولید.

کاربردهای واحد مراقبت پنوماتیک

• خطوط تولید صنعتی و ماشین‌آلات اتوماسیون.

• ابزار بادی و تجهیزات پنوماتیک فشار بالا.

• سیستم‌های بسته‌بندی، بسته‌بندی مواد غذایی و دارویی.

• ماشین‌آلات کشاورزی و تجهیزات سنگین صنعتی.

انواع FRL Unit

1. واحدهای تک فیلتر (Filter Only): صرفاً برای حذف ذرات و رطوبت.

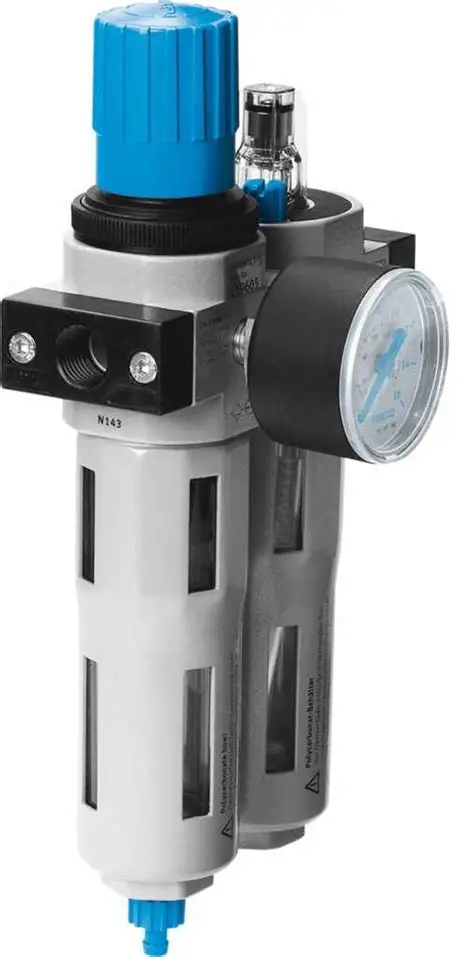

2. واحدهای FR (Filter + Regulator): تصفیه و تنظیم فشار.

3. واحدهای کامل FRL (Filter + Regulator + Lubricator): برای سیستم‌های حساس و صنعتی با نیاز به روانکاری.

4. واحدهای مینیاتوری و استاندارد: مناسب سیستم‌های کوچک یا با جریان کم.

نکات نصب و نگهداری

1. نصب FRL Unit قبل از تجهیزات حساس در مسیر هوای فشرده.

2. تخلیه دوره‌ای ظرف جمع‌آوری رطوبت و ذرات.

3. بررسی و تنظیم فشار رگولاتور بر اساس نیاز تجهیزات.

4. پر کردن لوبریکاتور با روغن مخصوص و بررسی سطح روغن به صورت دوره‌ای.

5. تعویض المنت فیلتر و روغن لوبریکاتور در فواصل مشخص.

برندهای معتبر واحد مراقبت پنوماتیک

• SMC

• Festo

• Parker

• Norgren

• Aventics

این برندها انواع واحدهای FRL با دبی و فشار مختلف برای سیستم‌های پنوماتیک تولید می‌کنند.

جمع‌بندی

واحد مراقبت پنوماتیک (FRL Unit) قطعه‌ای حیاتی برای تصفیه، تنظیم فشار و روانکاری هوا در سیستم‌های پنوماتیک است. نصب صحیح، انتخاب نوع مناسب (FR، FRL یا فیلتر تک)، نگهداری دوره‌ای و استفاده از روغن مناسب باعث افزایش عمر تجهیزات، عملکرد پایدار، کاهش هزینه تعمیر و نگهداری و ایمنی بیشتر سیستم می‌شود. استفاده از FRL Unit استاندارد برای هر سیستم پنوماتیک صنعتی ضروری است.
