پنوماتیک

معرفی سیستم پنوماتیک

سیستم پنوماتیک مجموعه‌ای از تجهیزات است که انرژی فشاری هوای فشرده را به حرکت مکانیکی یا کنترل فرآیندها تبدیل می‌کند.
پنوماتیک در بسیاری از صنایع مانند تولید صنعتی، اتوماسیون، ماشین‌آلات بسته‌بندی، تجهیزات پزشکی و ماشین‌آلات راه‌سازی کاربرد دارد.

مزیت اصلی سیستم پنوماتیک، ساده بودن، ایمنی بالا و هزینه نگهداری پایین است.

عملکرد سیستم پنوماتیک

سیستم پنوماتیک معمولاً شامل مراحل زیر است:

  1. کمپرسور هوا – فشرده‌سازی و تامین هوای مورد نیاز

  2. واحد مراقبت پنوماتیک (FRL: Filter, Regulator, Lubricator) – تصفیه، تنظیم فشار و روغن‌کاری هوا

  3. لوله‌ها و اتصالات – انتقال هوا به تجهیزات

  4. سیلندر یا موتور پنوماتیک – تبدیل انرژی هوای فشرده به حرکت مکانیکی

  5. شیرها و کنترل‌کننده‌ها – تنظیم مسیر، فشار و سرعت هوا

با این ترتیب، هوا با فشار مناسب به سیلندر یا موتور پنوماتیک می‌رسد و حرکت خطی یا دورانی ایجاد می‌کند.

اجزای اصلی سیستم پنوماتیک

  • کمپرسور هوا (Air Compressor): تامین هوای فشرده

  • واحد مراقبت FRL: شامل فیلتر، رگولاتور و لوبریکاتور برای کیفیت هوا

  • سیلندر پنوماتیک (Pneumatic Cylinder): حرکت خطی تولید می‌کند

  • هیدروموتور پنوماتیک (Pneumatic Motor): حرکت دورانی تولید می‌کند

  • شیرهای کنترل (Pneumatic Valves): کنترل مسیر و فشار هوا

  • لوله‌ها و اتصالات: انتقال هوای فشرده به تجهیزات

انواع تجهیزات پنوماتیک

1. سیلندر پنوماتیک (Pneumatic Cylinder)

  • تولید حرکت خطی

  • انواع تک اثره و دو اثره

  • کاربرد در پرس، بالابر و خطوط بسته‌بندی

2. شیر پنوماتیک (Pneumatic Valve)

  • کنترل جریان و فشار هوا

  • انواع 3/2، 5/2، 5/3

  • تحریک دستی، برقی یا با هوا (Pilot)

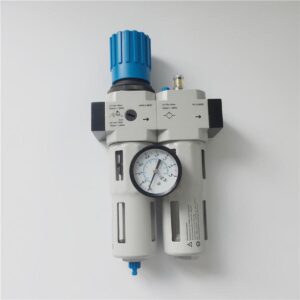

3. واحد مراقبت (FRL – Filter, Regulator, Lubricator)

  • تصفیه ذرات و رطوبت هوا

  • تنظیم فشار مناسب برای تجهیزات

  • افزودن روغن جهت روانکاری تجهیزات

4. ترانسمیتر و گیج پنوماتیک

  • نمایش و کنترل فشار هوا

  • سنجش عملکرد سیستم

کاربردهای سیستم پنوماتیک

  • خطوط تولید اتوماتیک و بسته‌بندی

  • ماشین‌آلات تزریق پلاستیک و پرس‌ها

  • تجهیزات راه‌سازی و معدن

  • ماشین‌آلات کشاورزی

  • سیستم‌های رباتیک و اتوماسیون صنعتی

  • کنترل دریچه‌ها و محرک‌ها در صنایع نفت و گاز

مزایای استفاده از پنوماتیک

✅ امنیت بالا در محیط‌های انفجاری
✅ راه‌اندازی سریع و آسان
✅ نگهداری کم‌هزینه
✅ عملکرد دقیق و قابل اعتماد
✅ سبک و قابل حمل بودن تجهیزات
✅ سازگاری با محیط‌های مرطوب یا دمای بالا

نکات مهم در طراحی و نگهداری سیستم پنوماتیک

  1. استفاده از واحد مراقبت FRL برای طول عمر تجهیزات

  2. اطمینان از کیفیت هوای فشرده و فشار مناسب

  3. بررسی دوره‌ای شیرها، سیلندرها و لوله‌ها

  4. جلوگیری از نشت هوا برای بهینه‌سازی مصرف انرژی

  5. انتخاب تجهیزات با استاندارد صنعتی و برند معتبر

برندهای معتبر تجهیزات پنوماتیک

  • Festo – آلمان، پیشرو در اتوماسیون و پنوماتیک

  • SMC – ژاپن، کیفیت بالا و گستره وسیع محصولات

  • Bosch Rexroth – آلمان، تجهیزات دقیق صنعتی

  • Parker Hannifin – آمریکا، دوام و عملکرد مطمئن

  • AirTAC – چین، اقتصادی و کاربردی

جمع‌بندی

سیستم پنوماتیک با تبدیل انرژی هوای فشرده به حرکت مکانیکی، عملکرد سریع، ایمن و قابل اعتماد در صنایع مختلف فراهم می‌کند.
با انتخاب تجهیزات استاندارد، استفاده از واحد مراقبت FRL و نگهداری منظم، می‌توان طول عمر بالا، مصرف بهینه انرژی و عملکرد دقیق سیستم را تضمین کرد.
پنوماتیک همانند نسخه سبک و امن هیدرولیک برای سیستم‌های کم فشار و اتوماسیون صنعتی عمل می‌کند.
